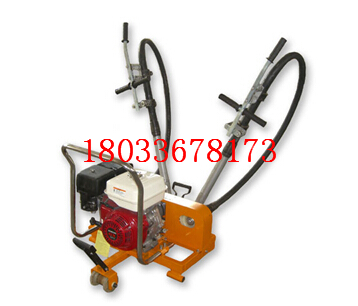

NRD-4型内燃软轴捣固机是以本田内燃发动机为动力，通过三角带分别驱动捣固镐主轴，使动力传递到振动体上，即可实现捣固作业。

NRD-4型内燃软轴捣固机参数

1、型号：GX270空冷四冲程

2、汽缸排量：270.1cm3

3、大输出功率：9马力/3600rpm

4、大扭矩：15.1kg.m/2500rpm

5、重量：25kg

6、振动频率：150Hz

7、振幅：1.25mm

8、大激振力：4.2KN×2

9、生产效率：120～230根/组小时

10、振捣棒直径：50mm

11、软轴直径：13mm

12、软管直径：36/46mm

13、总重：62kg

NRD-4型内燃软轴捣固机使用与维护

1、详细阅读本田内燃汽油机说明书。

2、本田内燃汽油机按说明书加适量机油和汽油。

3、在汽油机启动前，检查振动体主轴和振动体是否连接好，如振动体和主体分开、将振动体头插在振动主轴上，拨起定位销，对准主轴插进后，放下定位销，旋转振动体外套，使定位销插入振动体外套即可。

4、在汽油机启动前，将振动体从底架上拿下来，放在安全位置，按汽油机说明书方法启动汽油机。

5、将油门加大，检查振动体是否有振动，在正常情况下开始捣固。

6、在停机前，先减小油门，再关闭开关，将振动体放到底架各自插孔上。

7、检查各部位是否有松动，螺钉是否有紧固。

8、在存放中，注意将燃油阀关上，以防汽油泄漏，发生危险。

9、在运输过程中，必须放掉汽油和机油，以防发生危险。

10、在存放中注意防湿、防潮。

NRD-4型内燃软轴捣固机保养与检修

1、保养

每日班工作后进行，具体内容如下：

1)擦净灰尘、油污。

2)拧紧各部紧固件

3)按汽油机说明书对汽油机进行保养。

2、检修

在使用300小时之后，对捣固机需进行全面检查。具体内容是：

1).拆开振动体主轴，检查轴承是否完好;

2)打开皮带罩，检查皮带是否完好。

3)检查皮带张紧度是否正常。

3、软轴振动体使用寿命

在正确的使用方法下，软轴振动体捣固线路长度为小于5km。
